NSK精密軸承
Precision Bearings
NSK 65BER10STV1VSUELP3 N軸承
| 產品名稱： | 65BER10STV1VSUELP3 N軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-20 17:28:27 | 內徑 | 65 |
| 外徑 | 100 | 厚度 | 18 |
| C | B | ||
| SN | SN | ||
| rmin | 1.1 | rmin | 0.6 |
前后綴及基本代號含義：【65：內徑：65 mm】【BER：接觸角 25°】【10：10系列】【S：陶瓷球軸承】【T：酚酸酰樹脂保持架（RHP型號）】【V1V：雙面非接觸式橡膠密封】【SU：單列萬能配對】【EL：微預緊】【P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）】【 N：外包裝代號 XX包裝】
咨詢熱線：13924080008NSK 65BER10STV1VSUELP3 N軸承代號說明
6
5
B
E
R
1
0
S
T
V
1
V
S
U
E
L
P
3
N
65：內徑：65 mm
BER：接觸角 25°
10：10系列
S：陶瓷球軸承
T：酚酸酰樹脂保持架（RHP型號）

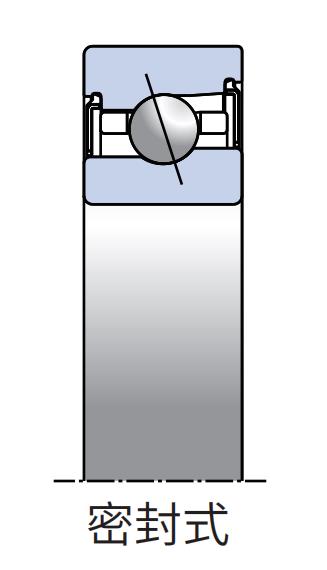

V1V：雙面非接觸式橡膠密封
SU：單列萬能配對
EL：微預緊
P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）
N：外包裝代號 XX包裝
NSK 65BER10STV1VSUELP3 N軸承詳細參數
基本尺寸
安裝尺寸
接觸角 25°
陶瓷球軸承
酚酸酰樹脂保持架（RHP型號）
雙面非接觸式橡膠密封
單列萬能配對
微預緊- 基本尺寸
- d 65 mm 內徑
- D 100 mm 外徑
- B 18 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1.1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr 15.5 kN 額定動載荷
- Cor 14.2 kN 額定靜載荷
- 極限軸向載荷
- 24.9 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 28 mm 作用點位置
- 極限轉速
- Grease 14600 /min 脂潤滑
- Oil 20700 /min 油潤滑
- 安裝相關尺寸
- da min 72 mm
- Da max 93 mm
- Db max 95 mm
- ra max 1 mm
- rb max 0.6 mm
- 預緊力（DB、DF組合）
- EL 49 N
- L 399 N
- M 824 N
- H N
- 軸向剛度（DB、DF組合）
- EL 89 N/μm
- L 184 N/μm
- M 240 N/μm
- H N/μm
- 徑向剛度
- EL 89 N/μm
- L 184 N/μm
- M 240 N/μm
- H N/μm
- 測量軸向游隙
- EL 0 μm
- 質量
- 0.472 kg 參考
